Test reduktoru (TSRED80) - TS PHOTOLINE 2" 0,8x Reducer und Flattener für 80mm f7 ED

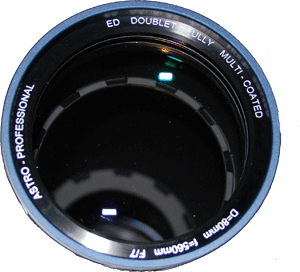

    Před asi 2roky jsem zakoupil dalekohled Astro Professional ED 80/560mm - 2" Crayford MIKRO - DELUXE z TSka včetně rovnače TSFlat2A, který srovná pole dalekohledu a ponechá parametry optiky. Vzhledem k mému záměru na fotografování mozajek bylo ohnisko 560mm hodně a tak jsem se rozhodl dokoupit reduktor a rovnač TSRED80. Tento redukror - rovnač je přímo určen k uvedenému dalekohledu. Díky koeficientu 0,8x se z ohniska 560mm stane 448mm a ze světelnosti F7 se světelnost zlepší na F5,6. To je pro mé záměry ideální.
   Testy provedeny v programu CCDInspector 2.2.0. a fotografie pro test pořízeny v průzorech mezi mraky dne 4.5.2013.

Montáž reduktoru rovnače je provedena bez použití prodloužení.

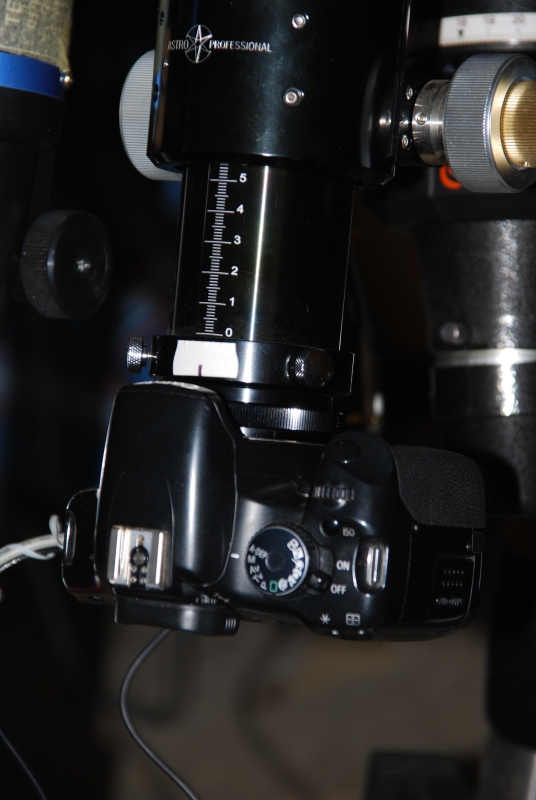

tj.: Dalekohled (AP ED 80/560mm), reduktor TSRED80 ukončen závitem T2, redukce T2-canon (T2 ring Canon EOS) a Canon 450D.
 - u reduktoru je uvedena vzdálenost od závitu T2 k čipu 55mm - tato vzdálenost je standardní tz.T2 ring a Canon 450D k značce na těle zrcadlovky


                                                        ukázka:

Fotografie k testu jsem pořídil mezi oblačností s expozicí 45s doporučená je cca do 30s. Při této expozici by se vada měla projevit dostatečně.

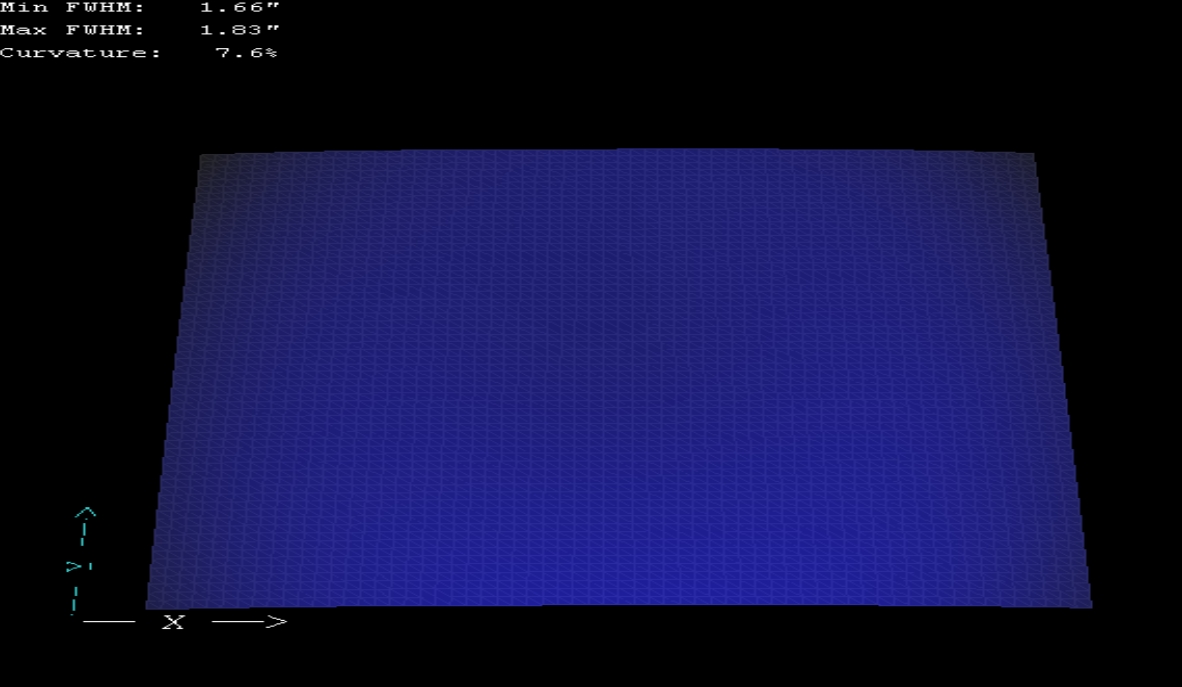

Test 3D pole výstup z CCDInspectora

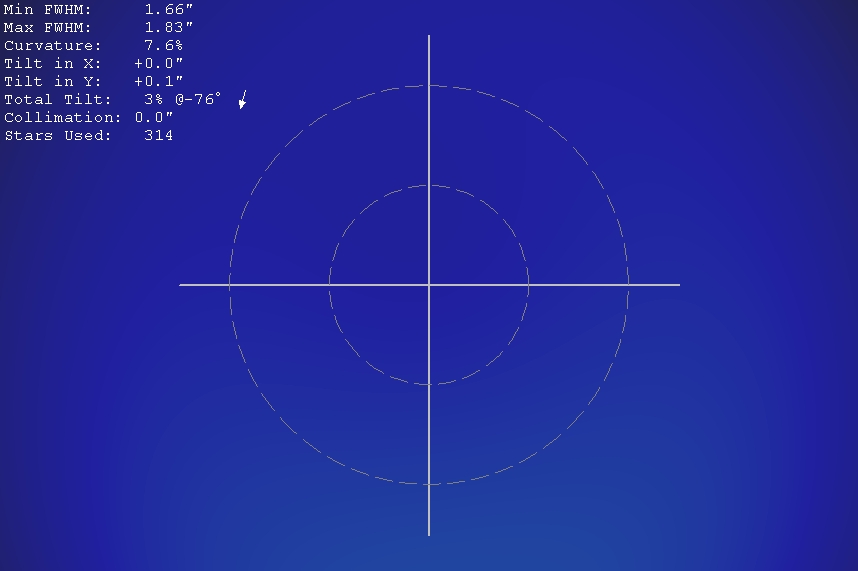

Test curvature výstup z CCDInspectora

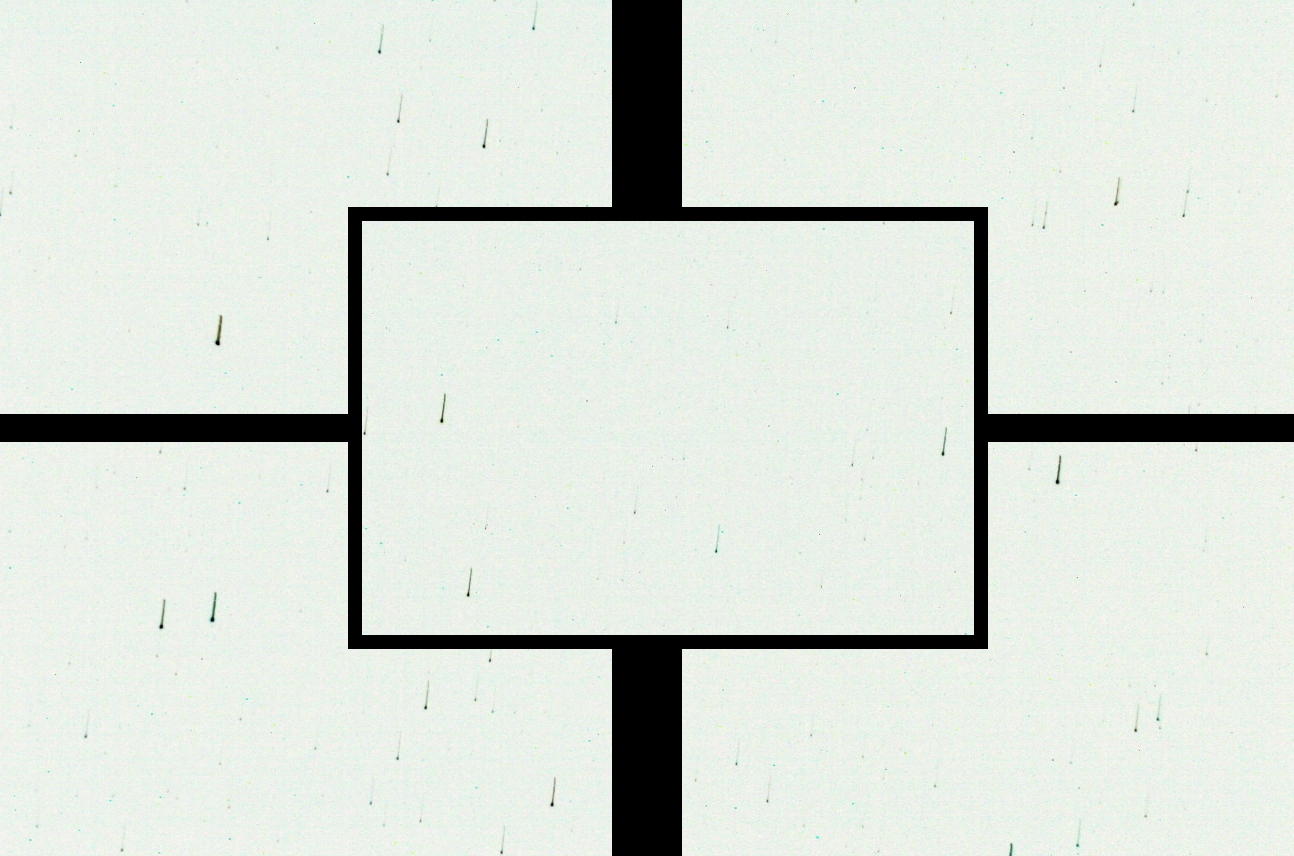

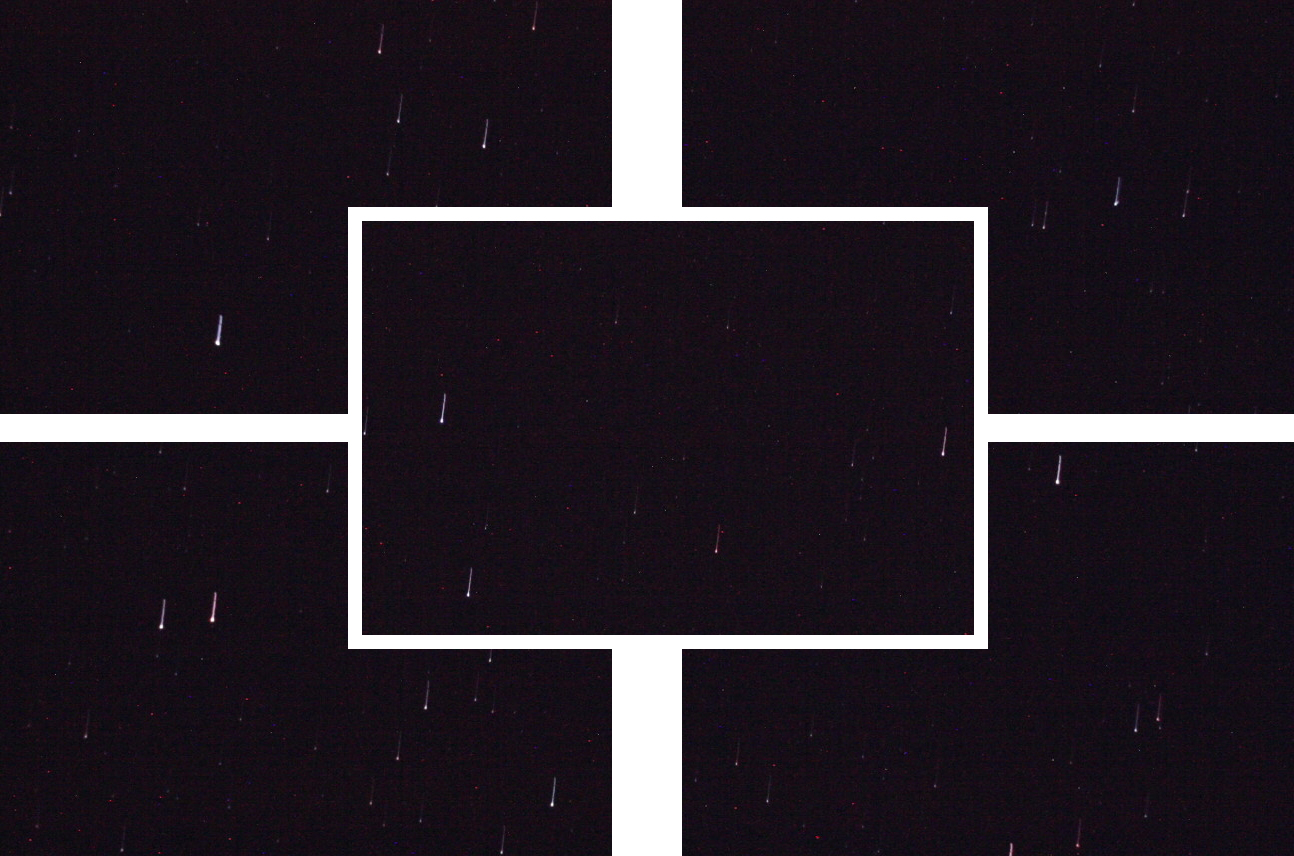

Následný test s posunem pole a prokreslením přesahů u RGB

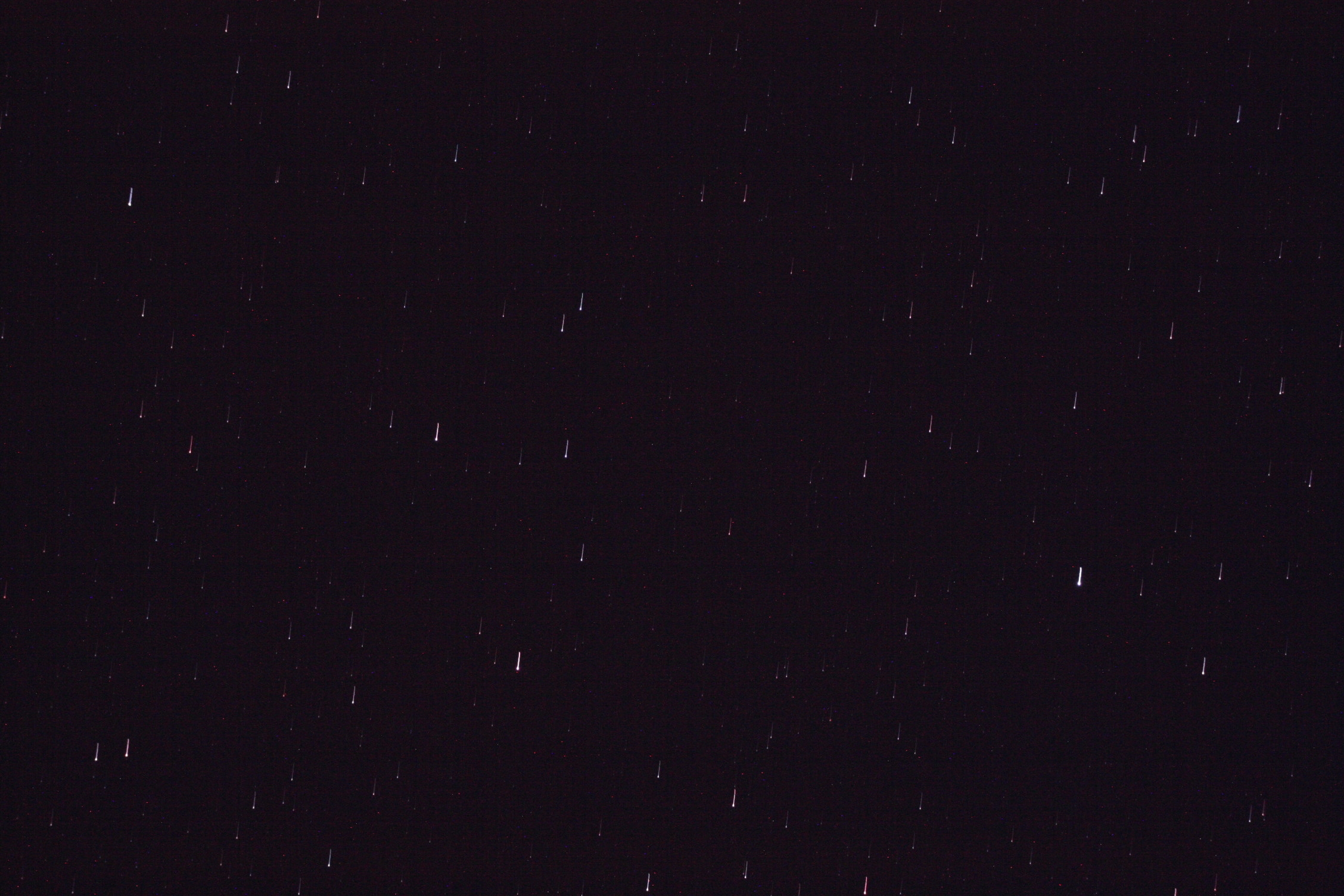

na klik - ukázka plného pole s posuvem převedeno pouze do jpgu.

Závěrem:
Zkreslení 3% je způsobeno nedostatkem (vyklatůrou) mezi T2 ringem a tělem Canona. Stačí jen dobře vypodložit. Jinak test dopal na výbornou a překvapil, těším se na první fotografie. Závěrem - děkuji výrobci TS za skvěle odvedenou práci a Vlkovi za pomoc při objednání.
